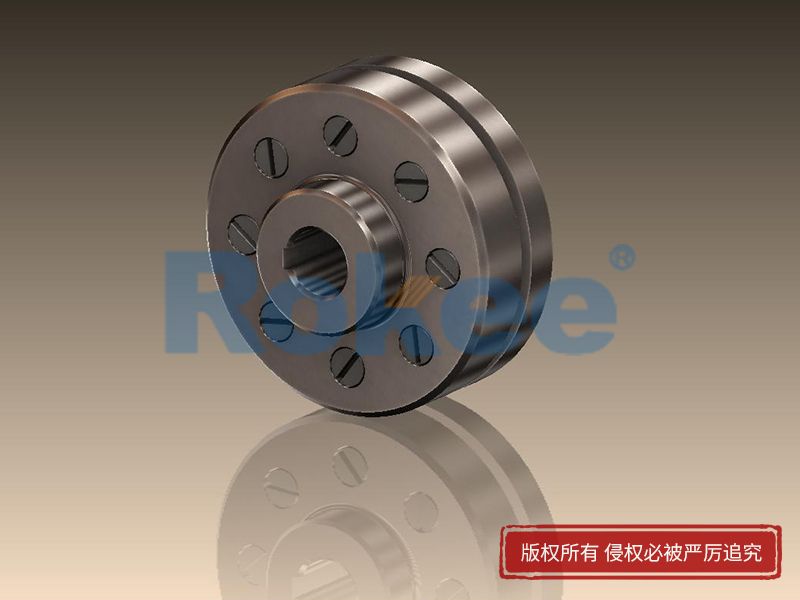

LTZ(TLL)型帶制動輪彈性(xing)套柱銷聯軸器

LTZ彈性銷(xiao)套聯軸(zhou)器采(cai)用(yong)帶制動(dong)輪設計(ji)，適(shi)用(yong)于需要制動(dong)場合。

LTZ聯軸器,TLL聯軸器,LTZ柱銷聯軸器,TLL柱銷聯軸器,LTZ彈性聯軸器,TLL彈(dan)性(xing)聯(lian)軸器(qi),LTZ彈(dan)性(xing)套柱(zhu)銷(xiao)聯(lian)軸器(qi),TLL彈(dan)性(xing)套柱(zhu)銷(xiao)聯(lian)軸器(qi),帶制動輪(lun)彈(dan)性(xing)套柱(zhu)銷(xiao)聯(lian)軸器(qi)

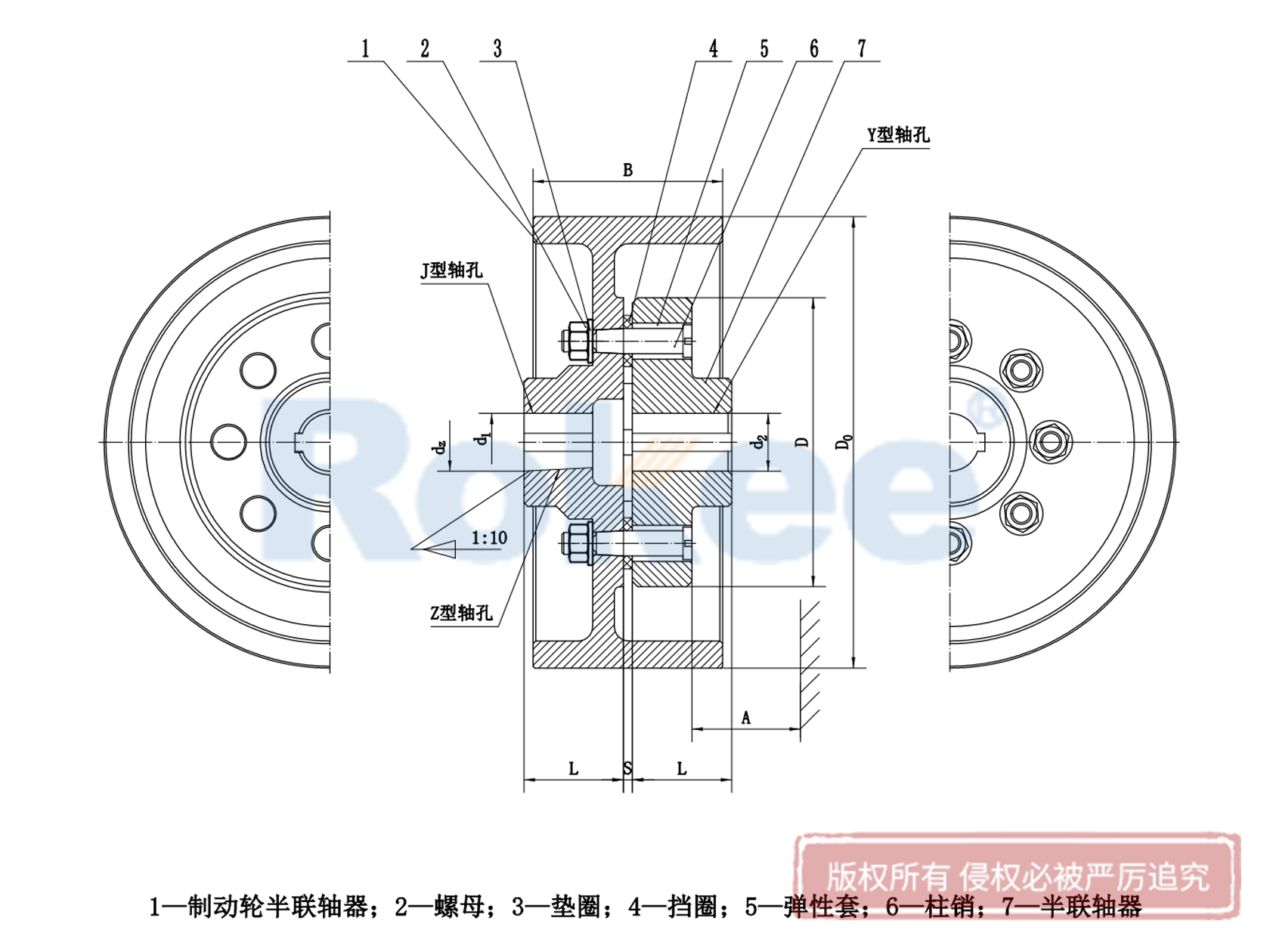

TLL(LTZ)彈性銷套聯軸器基本參數

型號	公稱扭矩	許用轉速	軸孔直徑	軸孔配合長度			D0	D	B	S	A	重量	轉動慣量
	Tn(N.m)	[n](r/min)	d1 d2 dz	Y型	J、J1、Z型							Kg	Kg.m2
	Tn(N.m)	[n](r/min)	d1 d2 dz	L	L1	L						Kg	Kg.m2
LTZ1	125	3800	25 28	62	44	62	200	130	85	5	45	8.3	0.05
			30 32	82	60	82	200	130	85	5	45	8.3	0.05
			35	82	60	82	200	130	85	5	45	8.3	0.05
LTZ2	250	3000	32 35	82	60	82	250	160	105	5	45	15.3	0.15
			38	82	60	82	250	160	105	5	45	15.3	0.15
			40 42	112	84	112	250	160	105	5	45	15.3	0.45
LTZ3	500	2400	40 42	112	84	112	315	190	132	6	45	30	0.45
LTZ3	500	2400	45 48	112	84	112	315	190	132	6	45	30	0.45
LTZ4	710	2400	45 48	112	84	112	315	224	132	6	65	39.6	0.5
			50 55	112	84	112	315	224	132	6	65	39.6	0.5
			56	112	84	112	315	224	132	6	65	39.6	0.5
			60 63	142	107	142	315	224	132	6	65	39.6	0.5
LTZ5	1000	2400	50 55	112	84	142	315	250	168	6	65	47	1.26
			56	112	84	142	315	250	168	6	65	47	1.26
			60 63	142	107	142	315	250	168	6	65	47	1.26
			65 70	142	107	142	315	250	168	6	65	47	1.26
LTZ6	2000	1900	63 65	142	107	142	400	315	168	8	80	92.6	1.63
			70 71	142	107	142	400	315	168	8	80	92.6	1.63
			75	142	107	142	400	315	168	8	80	92.6	1.63
			80 85	172	132	172	400	315	168	8	80	92.6	1.63
			90 95	172	132	172	400	315	168	8	80	92.6	1.63
LTZ7	4000	1500	80 85	172	132	172	500	400	210	10	100	127.3	4.04
			90 95	172	132	172	500	400	210	10	100	127.3	4.04
			100 110	212	167	212	500	400	210	10	100	127.3	4.04
LTZ8	8000	1200	100 110	212	167	212	500	400	210	10	100	127.3	4.04
			120 125	212	167	212	630	475	265	12	130	304.3	15
			130	252	202	252	630	475	265	12	130	304.3	15
LTZ9	16000	1000	120 125	212	167	212	710	600	298	14	180	576.8	33
