SWP-B有伸縮短型(xing)十字萬向聯軸(zhou)器

SWP十字(zi)萬向(xiang)(xiang)聯(lian)軸器采(cai)用剖分(fen)式叉(cha)頭布局，與SWC十字(zi)萬向(xiang)(xiang)聯(lian)軸器使(shi)用的(de)場合相(xiang)近(jin)，主(zhu)要運用在重載大(da)型裝備領(ling)域(yu)，回轉(zhuan)直徑(jing)可達1200mm。

SWP-B萬向軸,SWP-B萬向聯軸器,SWP-B十字萬向聯軸器,SWP-B十字軸式萬向聯軸器,SWP-B萬向節聯軸器,SWP-B有伸縮短型十字萬向聯軸器

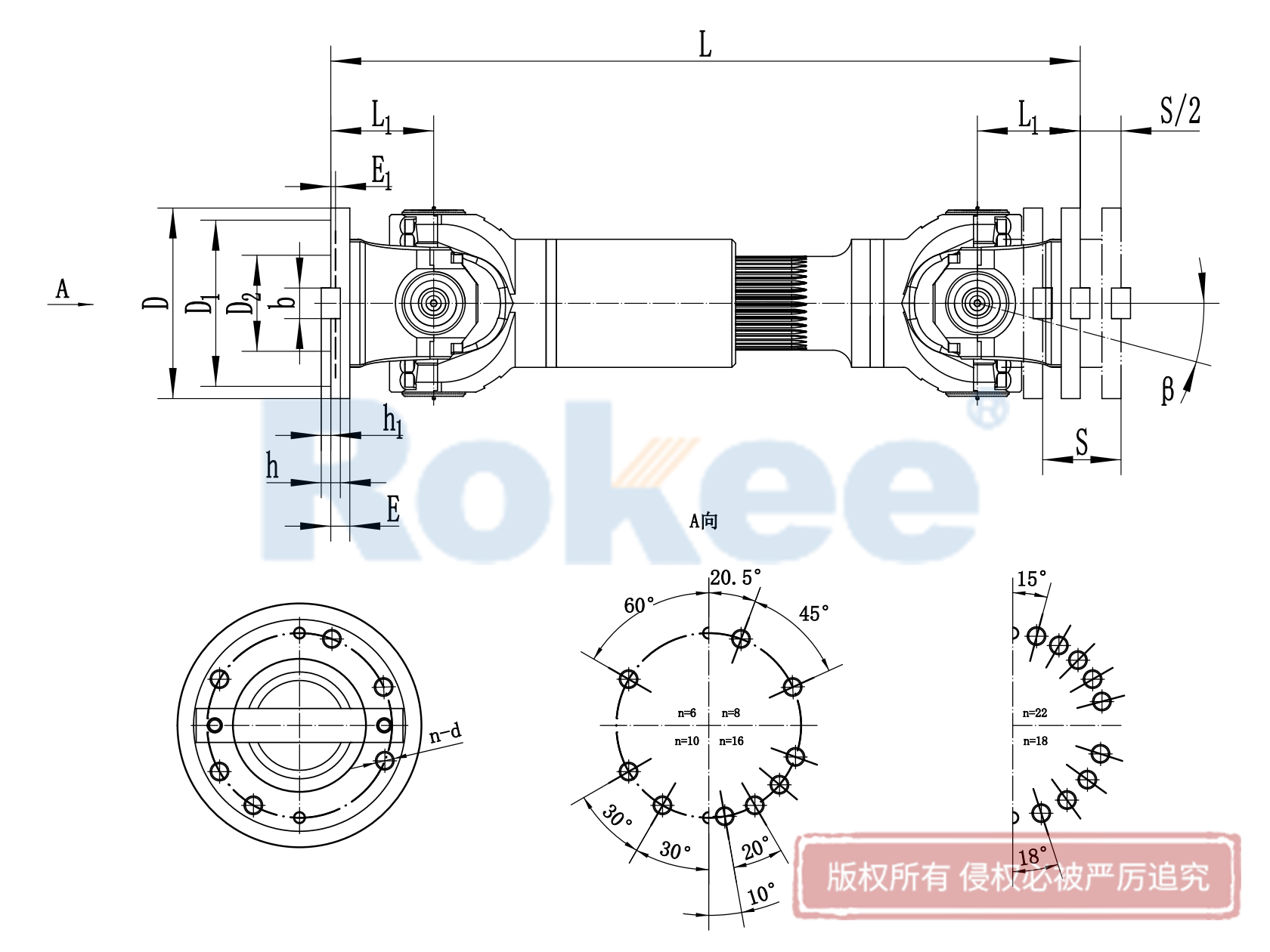

SWPB型十字軸萬向聯軸器基本參數

型號	回轉直徑	公稱轉矩	疲勞轉矩	軸線折角	伸縮量	尺寸/mm									轉動慣量 I/kg.m2	重量 m/kg
	回轉直徑	公稱轉矩	疲勞轉矩	軸線折角	伸縮量
	D mm	Tn kN.m	Tf kN.m	β (0)	S mm
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
						L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160B	160	16	8	≤10	50	585	140	95	15	4	20X12	6	85	6-13	0.14	44
SWP180B	180	20	10	≤10	60	640	155	105	15	4	24X14	7	95	6-15	0.23	56
SWP200B	200	31.5	16	≤10	70	730	175	125	17	5	28X16	8	110	8-15	0.36	75
SWP225B	225	40	20	≤10	76	830	196	135	20	5	32X18	9	130	8-17	0.61	108
SWP250B	250	63	31.5	≤10	80	860	218	150	25	5	40X25	12.5	135	8-19	0.98	138
SWP285B	285	90	45	≤10	100	1000	245	170	27	7	40X30	15	150	8-21	2.12	229
SWP315B	315	140	63	≤10	110	1120	280	185	32	7	40X30	15	170	10-23	3.8	309
SWP350B	350	180	90	≤10	120	1230	310	210	35	8	50X32	16	185	10-23	6.6	408
SWP390B	390	250	112	≤10	120	1310	345	235	40	8	70X36	18	205	10-25	10.5	539
SWP435B	435	355	160	≤10	150	1555	385	255	42	10	80X40	20	235	16-28	22.39	903
SWP480B	480	450	224	≤10	170	1740	425	275	47	12	90X45	22.5	265	16-31	38.21	1243
SWP550B	550	710	315	≤10	190	1905	492	320	50	12	100X45	22.5	290	16-31	61	1643
SWP600B	600	1000	500	≤10	210	2600	544	380	55	15	90X55	27.5	360	22-34	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	575	380	60	15	100X60	30	385	18-38	170.21	2720
