RODW制動輪型鼓形齒式聯軸(zhou)器(qi)

RODW系(xi)列(lie)聯(lian)(lian)軸器(qi)是ROD系(xi)列(lie)聯(lian)(lian)軸器(qi)帶制(zhi)動(dong)輪(lun)型式(shi)，適(shi)用于(yu)需要與輪(lun)式(shi)制(zhi)動(dong)器(qi)配合使用有制(zhi)動(dong)需求(qiu)的(de)傳動(dong)場合。

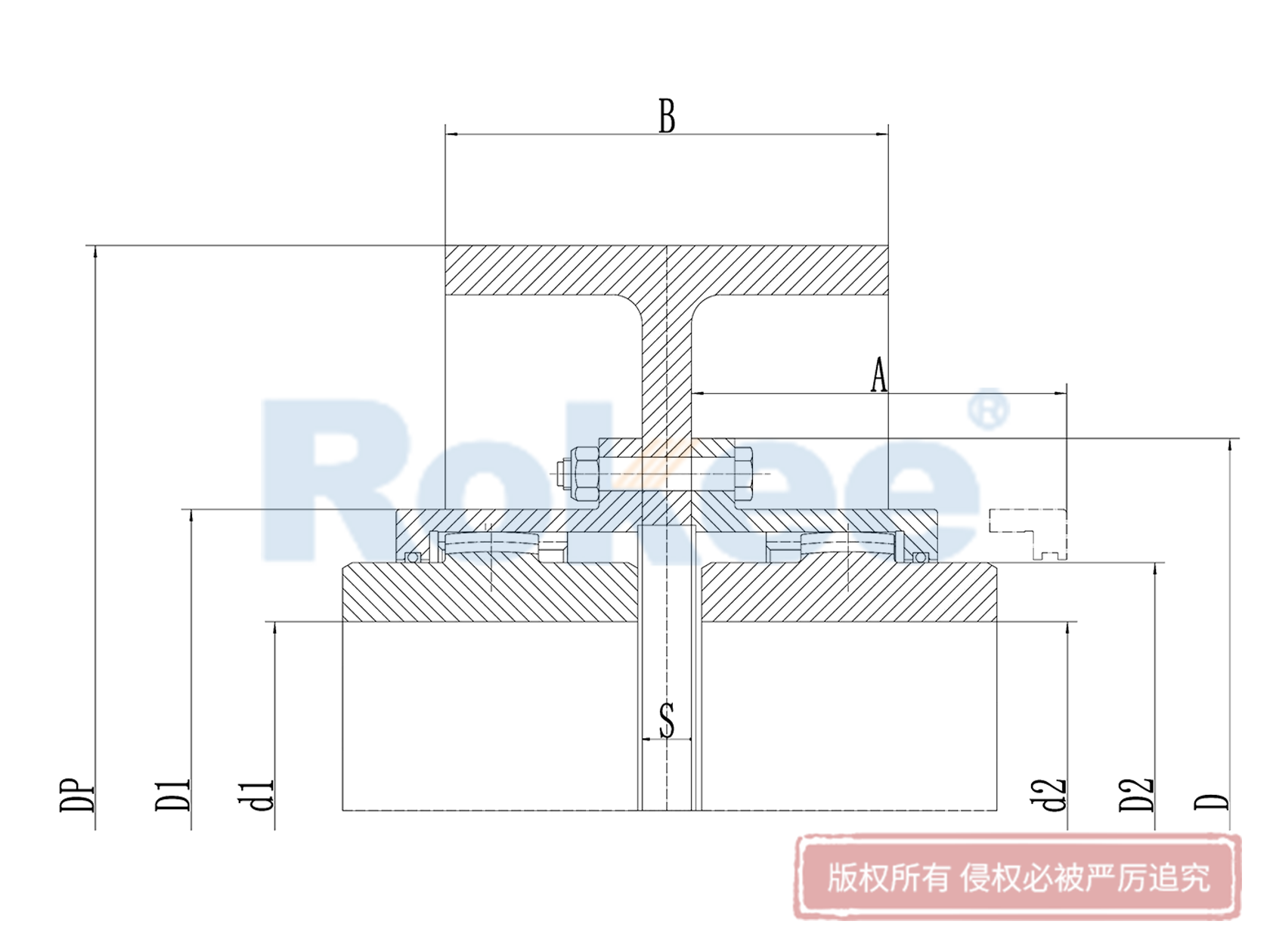

A為更換密封或者維修時內齒套需要移動的基本距離。
L₁和L₂的數值為推薦標準尺寸，意味著更快捷的供貨。當實際需要不同時，設計選型或訂貨時須予以特殊確定。

規格	額定扭矩	扭矩(max)	轉速(max)	基本尺寸									重量	轉動慣量	潤滑脂用量
	額定扭矩	扭矩(max)	轉速(max)	基本尺寸									重量	轉動慣量	潤滑脂用量
	Nm	Nm	1/min	DF	D	D1	D2	B	d1-d2	L1-L2	S	A	Kg	J(Kgm2)	Kg
RODW01	1900	3800	3000	200	110	82	68	75	14-50	43	12	56	9.0	0.042	0.03
RODW02	3000	5940	3000 2500 2000	200 250 315	140	104	85	75 95 120	17-62	50	12 12 15	62	12.8 17.5 24.0	0.051 0.118 0.322	0.06
RODW03	6200	12200	2500 2000 1800 1550	250 315 350 400	170	127	106	95 120 130 155	20-80	62	12 15 15 18	75	23.2 30.6 35.0 50.0	0.144 0.351 0.419 1.002	0.09
RODW04	9300	18400	2000 1800 1550	315 350 400	210	155	132	120 130 155	26-98	76	16 18 18	90	43.3 48.0 61.5	0.410 0.556 1.129	0.12
RODW05	15400	31000	2000 1800 1550 1400	315 350 400 450	235	182	150	120 130 155 175	30-112	90	16 18 18 18	105	55.1 59.8 72.0 82.0	0.514 0.712 1.249 1.785	0.3
RODW06	25300	49600	1550 1400 1300	400 450 500	270	210	175	155 175 195	35-133	105	20 20 20	120	87.0 98.5 108.4	1.534 2.121 2.924	0.4
RODW07	38600	76400	1300 1200 1100	500 560 630	310	248	206	195 200 245	70-158	120	21 21 23	135	143.0 152.6 193.0	3.422 4.254 9.102	0.6
RODW08	48800	96500	1300 1200 1100 950	500 560 630 710	338	275	235	195 200 245 270	85-174	135	23 23 25 25	158	170.2 179.9 220.4 262.5	3.853 4.795 9.746 15.338	0.8
RODW09	75300	147800	1200 1100 950 750	560 630 710 800	378	306	252	200 245 270 320	95-192	150	23 25 25 29	180	234.4 293.5 328.8 390.6	12.332 17.933 21.694 30.635	1.4
