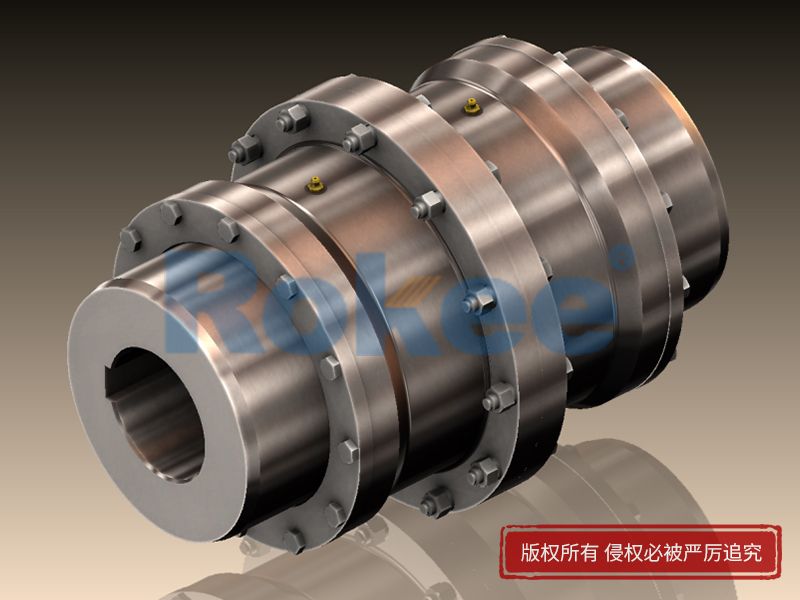

GICL型(xing)(寬型(xing))鼓(gu)形齒式聯(lian)軸器

GICL鼓(gu)形齒式聯軸(zhou)器(qi)的(de)內齒寬度較大(da)，可以在(zai)傳遞扭矩的(de)同時補償較大(da)的(de)軸(zhou)向位移(yi)。

GICL聯軸器,GICL鼓形齒聯軸器,GICL鼓形齒式聯軸器,GICL鼓型齒聯軸器,GICL鼓型齒式聯軸器,GICL寬型鼓形齒式聯軸器

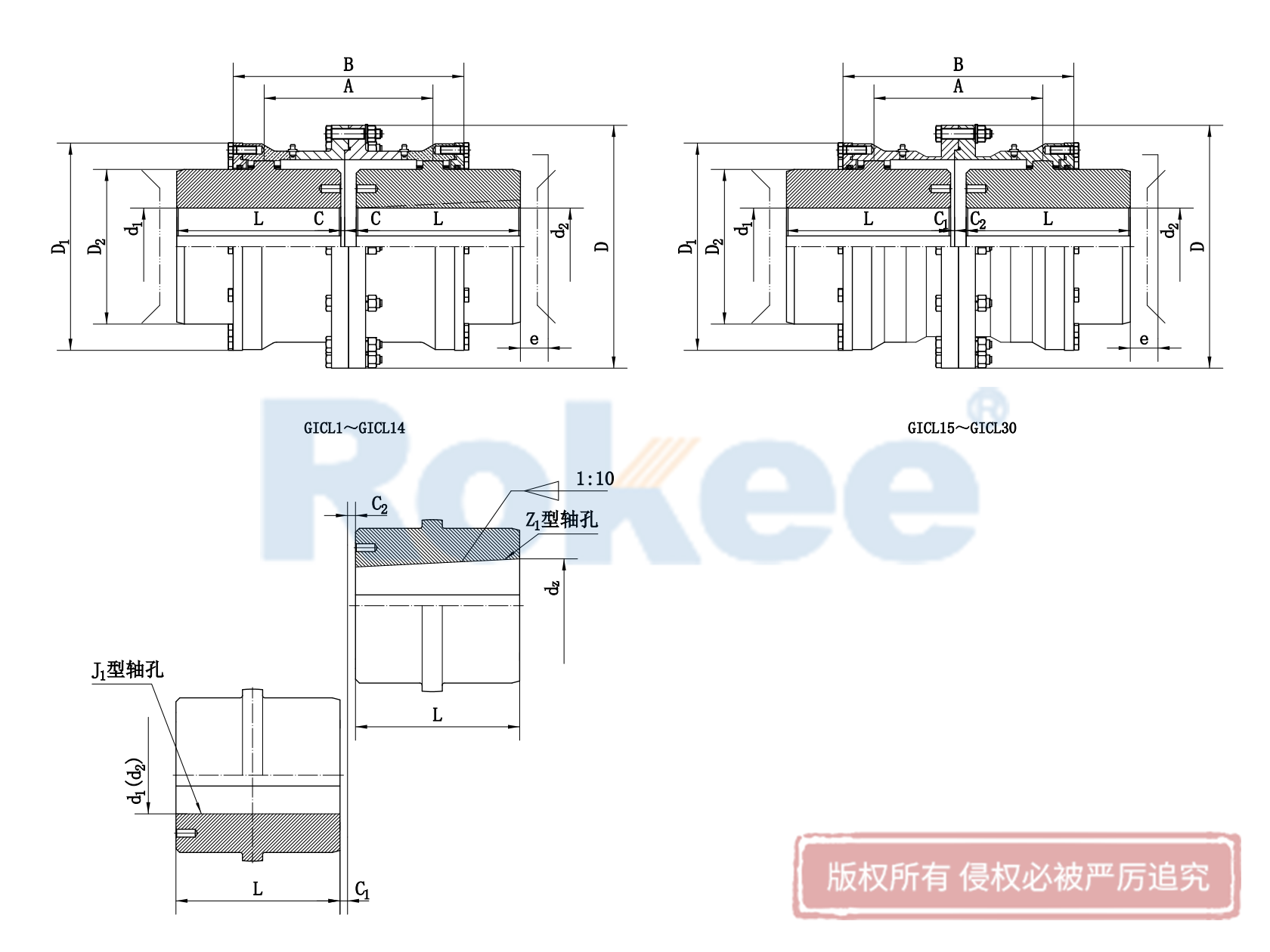

GICL型鼓形齒式聯軸器技術參數

型號	公稱轉矩 Tn/N·m	許可轉速 [n]/ r·min	軸孔直徑	軸孔長度		D	D₁	D₂	C	C₁	C₂	e	轉動慣性 Kg.㎡	質量 Kg
			軸孔直徑	軸孔長度
			d₁,d₂,d₃	Y	J1.Z1
GICL1	630	4000	16,18,19	42	--	125	95	60	20	--	--	30	0.009	5.9
			20,22,24	52	38				10	--	24
			25,28	62	44				2.5	--	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	4000	25,28	62	44	144	120	75	10.5	--	29	30	0.02	9.7
			30,32,35,38	82	60				2.5	12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	4000	30,32,35,38	82	60	170	140	95	3	24.5	25	30	0.047	17.2
			40,42,45,48,50,55,56	112	60					17	28
			60	142	107					17	35
GICL4	3550	3600	30,32,35,38	82	60	195	165	115	14	37	32	30	0.091	24.9
			40,42,45,48,50,55,56	112	60				3	17	28
			60,63,65,70	142	107				3	17	35
GICL 5	5000	3300	40,42,45,48,50,55,56	112	84	225	183	130	3	25	28	30	0.167	38
			60,63,65,70,71,75	142	107					20	35
			80	172	132					22	43
GICL 6	7100	3000	48,50,55,56	112	84	240	200	145	6	35	35	30	0.267	48.2
			60,63,65,70,71,75	142	107				4	20	35
			80,85,90	172	132				4	22	43
GICL 7	10000	2680	60,63,65,70,71,75	142	107	260	230	160	4	25	35	30	0.453	68.9
			80,85,90,95	172	132					22	43
			100	212	167					22	48
GICL8	14000	2500	65,70,71,75	142	107	280	245	175	5	35	35	30	0.646	83.3
			80,85,90,95	172	132					22	43
			100,110	212	167					22	48
GICL9	18000	23500	70,71,75	142	107	315	270	200	10	45	45	30	1.036	110
			80,85,90,95	172	132				5	22	43
			100,110,120,125	212	167				5	22	49
GICL10	31500	21500	80,85,90,95	172	132	345	300	220	5	43	43	30	1.88	157
			100,110,120,125	212	167					22	49
			130,140	252	202					29	54
GICL11	40000	1880	100,110,120	212	167	380	330	260	6	29	49	40	3.28	217
			130,140,150	252	202						54
			160	302	242						64
GICL12	5600	1680	120	212	167	440	380	290	6	57	57	40	5.08	305
			130,140,150	252	202					29	55
			160,170,180	302	240					29	68
GICL13	80000	1530	140,150	252	202	480	420	320	7	54	57	40	10.06	419
			160,170,180	302	242					32	70
			190,200	352	282					32	80
GICL14	112000	1300	160,170,180	302	242	520	465	360	8	42	70	40	16.774	594
GICL14	112000	1300	190,200,220	352	282	520	465	360	8	32	80	40	16.774	594
GICL15	16000	1180	190,200,220	352	282	580	510	400	10	34	80	40	26.55	783
GICL15	16000	1180	240,250	410	330	580	510	400	10	38	--	40	26.55	783
GICL16	250000	1000	200,220	352	282	680	595	465	10	58	--	50	52.22	1134
			240,250,260	410	330					38
			280	470	380					38
GICL17	280000	980	220	352	282	720	645	495	10	74	--	50	69	1305
			240,250,260	410	330					39
			280,300	470	380					39
GICL18	355000	900	240,250,260	410	330	775	675	520	10	46	--	50	96.16	1626
GICL18	355000	900	280,300,320	470	380	775	675	520	10	41	--	50	96.16	1626
GICL19	450000	830	260	410	330	815	715	560	10	67	--	50	115.1	1773
			280,300,320	470	380					41
			340	550	450					41
